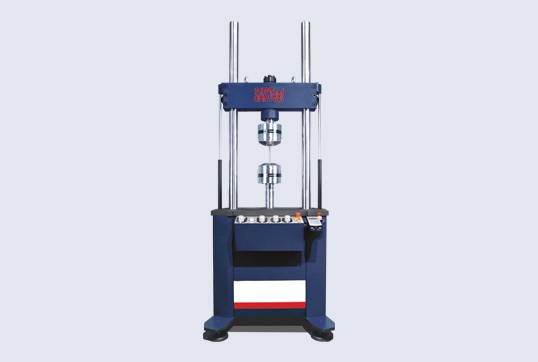

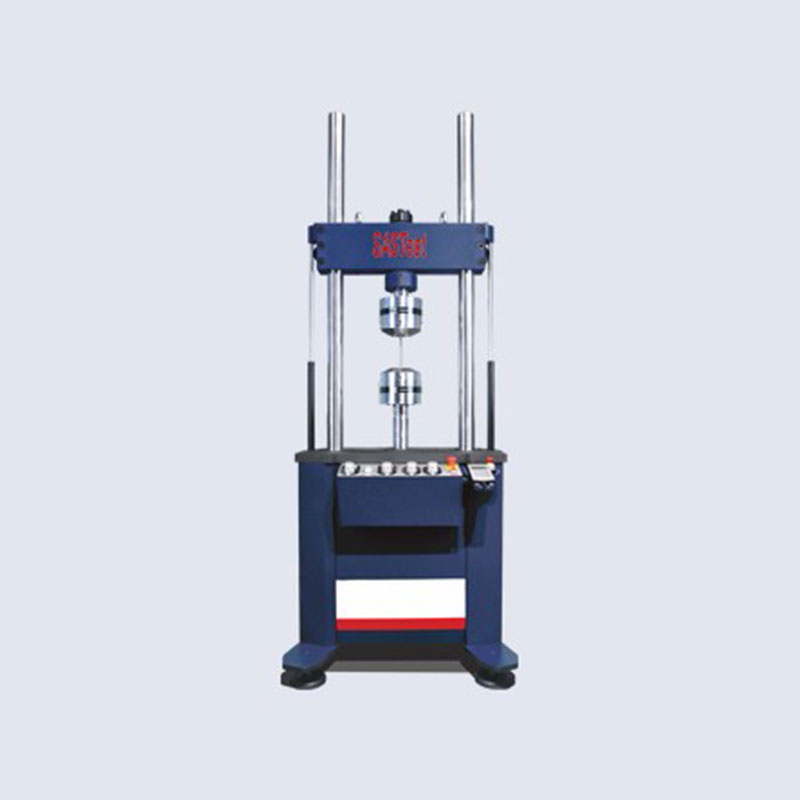

电液伺服动态疲劳试验机

产品用途:该机是高度集成化的动静力学测试系统,既能进行高周疲劳、低周疲劳、高低周疲劳,断裂力学:疲劳裂纹扩展、断裂韧性、裂纹扩展、KIc、JIc,零部件强度和耐久性、热机械疲劳,也能进行静态的恒速率、恒应变、恒应力控制下的拉伸、压缩、弯曲等试验,是测试医疗设备、减震器等各种零部件以及测试塑料、弹性体、铝、复合材料、钢、超级合金等各种材料的理想解决方案。广泛用于航空航天、船舰、军工、高等教育、原子能

产品用途:该机是高度集成化的动静力学测试系统,既能进行高周疲劳、低周疲劳、高低周疲劳,断裂力学:疲劳裂纹扩展、断裂韧性、裂纹扩展、KIc、JIc,零部件强度和耐久性、热机械疲劳,也能进行静态的恒速率、恒应变、恒应力控制下的拉伸、压缩、弯曲等试验,是测试医疗设备、减震器等各种零部件以及测试塑料、弹性体、铝、复合材料、钢、超级合金等各种材料的理想解决方案。广泛用于航空航天、船舰、军工、高等教育、原子能等领域。
电液伺服动态疲劳试验机可根据用户的具体试验要求来进行配置,选择主机载荷框架(集成安装了作动缸和伺服阀)、液压油源、DOLI控制系统(DOLI控制系统系统包含三部分:在计算机上的DOLI系统软件,数字控制器和手动控制面板)、夹具和附件。通过这些功能组件的协同工作即可实现试验的高度自动控制,满足试验需求的性能最优化。

主要功能描述:

1、断裂力学测试
SAS890系列电液伺服动态疲劳试验机只需简单配置,即可进行线性弹性和弹塑性断裂韧性测试。动态疲劳试验机既可用于预裂测试,也可用于断裂测试,还装备一系列可选的标准兼容夹具和高精度 COD 规。简便易用的DOLI应用软件还配有多种模板,可进行各种符合GB 、ASTM、和ISO测试标准的断裂韧性测试和疲劳裂纹扩展测试。

测试项目
◎断裂韧性
◎疲劳裂纹扩展
◎裂纹扩展
金属材料平面应变断裂韧度 Kic、
金属材料延性断裂韧度 Jic

适用标准
◎GB/T 4161-2007、GB/T 21143
◎ISO 12737、12108、12135
◎ASTM E399、E647、B645、E1820

2、疲劳测试
SAS890 系列电液伺服动态疲劳试验机满足材料疲劳测试的严格要求。高刚性的主机载荷框架、液压夹具、油源的完美结合,能够提供精密可控的、一致的过零点试件载荷。在 DOLI测控系统的支持下,可执行准确度高、可重复的低周、高周和高低周疲劳测试。

测试项目
◎等幅
◎变幅
◎块状波加载
◎低周疲劳
◎高周疲劳

适用标准
◎各种GB、 ASTM、ISO和 DIN 标准

3、静态力学测试
SAS890电液伺服动态疲劳试验机可满足各种材料和零部件的静态力学测试需要。可以根据不同行业用户需求提供定制解决方案。试验方案具备多功能性和设计灵活性,可满足多国的测试标准,亦可定制各种新材料的试验方法。

测试项目
◎拉伸
◎压缩
◎弯曲

适用标准
◎GB/T 228-2010、GB/T 7314-2005、GB/T 232-2010
◎ISO 6892
◎ASTM E8、E9、E21

4、零部件测试
SAS890 爱国者系列电液伺服动态疲劳试验机具有可配置性强、测试空间灵活和性能范围宽广等特性,能够同时满足静态和动态零部件测试的需要。多用途的 DOLI测控软件还提供了一系列强大而易用的方法,可用于创建和运行最为复杂的零部件测试并生成测试报告。

测试项目
◎零部件和组件的耐久性、强度和物理属性

适用标准
◎各种GB、 ASTM、ISO和 DIN 标准

5、环境测试
SAS890系列电液伺服动态疲劳试验机灵活的测试空间能够配置各种高温炉和环境箱、夹具和引伸计,可模拟材料或部件实际的高温和极端环境条件下的力学测试。

测试项目
◎复合材料疲劳测试
◎高温疲劳
◎拉伸

适用标准
◎GB/T4338-2006  HB7624
?ISO 783
◎ASTM D3479、D6115、E8、E606

6、热机械疲劳 (TMF) 测试
SAS890系列电液伺服动态疲劳试验机灵活的测试空间能够配置各种高温炉、夹具和引伸计即可满足 TMF 测试的要求。高分辨率力传感器和校准固定装置提高了系统精度和测试准确性。

适用标准
◎GJB 6213-2008
◎ISO/DIS 12111
◎ASTM E2368

适用标准

ü  GB/T 3075 -2008 金属材料疲劳试验轴向力控制方法

ü GB/T 4161 -2007 金属材料平面应变断裂韧度KIC试验方法

ü GB/T 6398 -2000 金属材料疲劳裂纹扩展速率试验方法

ü GB/T 15248 -2008 金属材料轴向等幅低循环疲劳试验方法

ü GB/T 21143- 2007 金属材料准静态断裂韧度的统一试验方法

ü HG/T 2067-1991 橡胶疲劳试验机技术条件

ü ASTM E399-09 金属材料线弹性平面应变断裂韧度Kic标准试验方法

ü ASTM E1820 2001 断裂韧性的一种量度JIC的试验标准




最大动态试验力:±100KN 幅值波动度不大于各档±1%F.S
作动器最大振幅:±75 mm,示值精度2%起±1%FS
变形测量精度:示值精度2%起,±0.5%
频率范围:0~50HZ
主要试验波形正弦波、脉冲波,方波,锯齿波、随机波(主要由控制器支持)
动态试验最大线速度:50mm/s
疲劳次数:2x109次(任意设置)
最大试验空间(作动器上端面至负荷传感器下端面):不小于1200mm
柱间距离:533mm
恒压伺服泵站规格:流量60L/min,21Mpa
工作台有效高度:920mm
试验夹具:液压拉伸夹具(根据客户要求定制试验加载夹具)
机架刚度:2.6 ×108 N/m
外型尺寸:1100mm(长)×900mm(宽)×3200mm(高)
总重量:约1600kg
