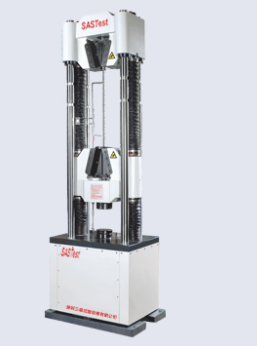

微机控制电液伺服钢绞线试验机

设备用途:主要用于国家关于钢绞线拉伸试验规定中(如GB/T5224-2003预应力钢绞线拉伸试验规定)的各项标准试验,夹持钳口专门为钢绞线试验设计,夹块长度达230mm,能够有效夹持金属缠裹或金属浇铸钢绞线端头,适应5芯7芯或更多钢丝芯的钢绞线,上下钳口间距达1160mm,适应于标准钢绞线试样长度。产品特点² 设备采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制

设备用途:主要用于国家关于钢绞线拉伸试验规定中(如GB/T5224-2003预应力钢绞线拉伸试验规定)的各项标准试验,夹持钳口专门为钢绞线试验设计,夹块长度达230mm,能够有效夹持金属缠裹或金属浇铸钢绞线端头,适应5芯7芯或更多钢丝芯的钢绞线,上下钳口间距达1160mm,适应于标准钢绞线试样长度。

产品特点

² 设备采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力1000kN,试验机准确度等级为1级。

² 试验机主机是六立柱框架结构,主油缸下置,主体结构由底座、油缸、试台、下横梁、上横梁、丝杠、光杠等零部件组成。

² 底座上安装有丝杠驱动和传动机构,通过丝杠转动带动下横梁上下移动来调整试验空间。

² 活塞上升通过高精度的负荷传感器、试台、立柱、和上横梁向上运动来完成拉伸,同样的动作在试台与下横梁之间可以完成压缩。


规格型号

-600

-2000

最大试验力(KN)

600

1000

试验机准确度等级

1级/0.5级

试验力测试量程

1%--100%FS(全程不分档)

变形(引伸计)测量范围

1%--100%FS

变形示值相对误差

±1%/±0.5%以内

变形分辨力

最大变形量的1/300000

试验力加载速率范围

0.02%---2%FS/s

立柱间有效距离

480

510

拉伸钳口最大距离(mm)

1100

1160

压缩压板最大间距(mm)

950

1000

钢绞线加持直径(mm)(7芯)

∅9.5—∅15.2、∅15.2—-∅18

∅9.5—∅15.2、∅15.2—-∅18

扩展圆试样加持范围(mm)

∅10—∅30

∅10—∅45

扩展编试样加持范围(mm)

2-20

2-40

上下压板尺寸(mm)

∅150

∅200

活塞移动速度范围

0-100mm/min

活塞行程(mm)

250

主机结构形式

6

主机外形尺寸

950X650x2960

1020X680x3050

控制柜外形尺寸

1350X600x900

总功率(kw)

6(AC380V 50Hz)

8(AC380V 50Hz)

扩展配置支滚中心距(mm)

36-400

36-500

弯曲夹具压滚直径(mm)

3-200(选配)

重量(Kg)

3000

5000
