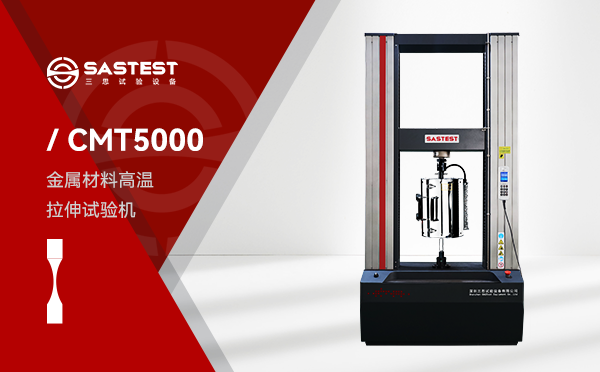

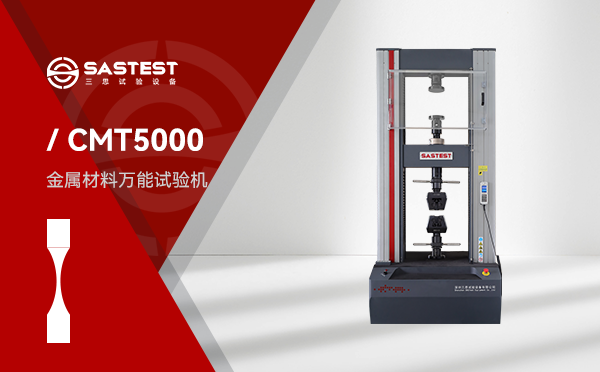

深圳三思CMT5000系列电子万能试验机(双柱落地式机)

主要适合各种金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验。

设备简介:

CMT5000大门式微机控制电子万能试验机是电子技术与机械传动相结合的新型材料试验机,它具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和控制有较高的精度和灵敏度,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。

该系列机型主要适用于试验负荷低于600kN的金属材料试验,具有多种可选的机型结构,如下空间机型、上拉下压双空间机型、上压下拉双空间机型等,可增配环境箱、高温炉做环境试验。

试验力规格:50kN、100kN、200kN、300kN、500kN、600kN

设备用途:主要适合各种金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验。
适用标准:GB/T、ASTM、DIN、JIS等相关标准。

性能特点

1. 采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。

2. 采用基于神经元自适应PID算法的全数字、闭环(力、变形、位移)控制系统,实现力、位移全数字闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。

3. 可进行试验力、位移等速率控制及保持。

4. 闭环控制参数在线辩识。

5. 高精准24Bit数据采集系统,高分辨率,可扩展至8路AD采集。

6. USB1.1通讯,通讯速率为12Mb/s,采用全速模式,批量传输方式。

7. 系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强。

8. 采用微机控制全试验过程,实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。

9. 采用微机进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程,或进行曲线比较、曲线放大。

10. 全中文的Windows平台下的试验软件,具有很强的数据和图形处理功能, 可即时打印出完整的试验报告和试验曲线。

11. 具备完善的限位保护、超载保护、急停等安全保护功能。



尊敬的客户:
 您好,我司(
深圳三思试验设备有限公司)致力于为广大用户提供性价比高的力学性能试验机,完整的技术方案和优质的服务,我司主要产品有电子万能试验机拉力机压力机、弯曲试验机、电液伺服万能试验机冲击试验机维卡软化点试验机熔体流动速率试验机等优质力学产品,欢迎新老客户选购。

系列

CMT5000系列

规格型号

5504X、5105X、5504SYXL、5105SYXL、5504SLXY、5105SLXY

5205X、5305X、5205SYXL、5305SYXL、5205SLXY、5305SLXY

5505X、5605X、5505SYXL、5605SYXL、5505SYXL、5605SYXL

最大试验力

50KN、100KN

200KN、300KN

500KN、600KN

精度等级

0.5级

试验力测量范围

0.4—100%FS(满量程)

试验力示值误差

示值的±0.5%以内

试验力分辨率

最大试验力1/500000,全程不分档,且全程分辨率不变

变形测量范围

0.2%—100%Fs

变形示值误差

示值的±0.5%以内

位移分辨力

0.04um

力控制速率范围

0.005—5%FS/s

力控制速率精度

速率<0.05%FS/s时,为设定值的±1%以内;速率≥0.05%FS/s时,为设定值的±0.5%以内

变形控制速率范围

0.005—5%FS/s

变形控制速率精度

速率<0.05%FS/s时,为设定值的±1%以内;速率≥0.05%FS/s时,为设定值的±0.5%以内

位移控制速率范围

0.001—500mm/min

位移控制速率精度

为设定值的±0.5%以内

外形尺寸(mm)

1065x655x2235

1065x815x2485

1350x1030x2810

试验空间

(上、下插销中心距)

下空间:950mm

双空间:800mm

下空间:1000mm

双空间:800mm

最大拉伸空间545mm(含夹具)

有效试验宽度(mm)

600

585

650

电源

380V/50HZ,±10%

功率

1.5KW

5KW

7.5KW

主机重量

约1200kg

约1500kg

约4000kg

主机试验空间

X下空间、SYXL上压下拉、SLXY上拉下压 (标准机型)

控制器

SAS ZY-2000

电脑、打印机

联想商用系列、A4彩色喷墨打印机
