利用视频引伸计搭配三思万能试验机测量弹性模量及泊松比

发布日期:2023.11.28 浏览次数(191)

      弹性模量也为杨氏模量。一般地讲,对弹性体施加一个外界作用(称为“应力”)后,弹性体会发生形状的改变(称为“应变”),“弹性模量”的一般定义是:应力除以应变。弹性模量可视为衡量材料产生弹性变形难易程度的指标,其值越大,使材料发生一定弹性变形的应力也越大,即材料刚度越大,亦即在一定应力作用下,发生弹性变形越小,泊松比则描述了材料在拉伸或压缩时的纵向应变与横向应变之间的关系。


    测量泊松比和弹性模量有几种测试思路我们可以对比参考,目前用的较多的是利用夹持式电子引伸计对样品进行泊松比测试,因为一般的电子引伸计价格相对低廉,使用范围广,但其也有自身的一些缺陷,比如对于一些小样品,夹持式电子引伸计的自重可能会对试验结果有一定影响。

深圳三思,三思拉力机,三思试验机,三思试验仪器

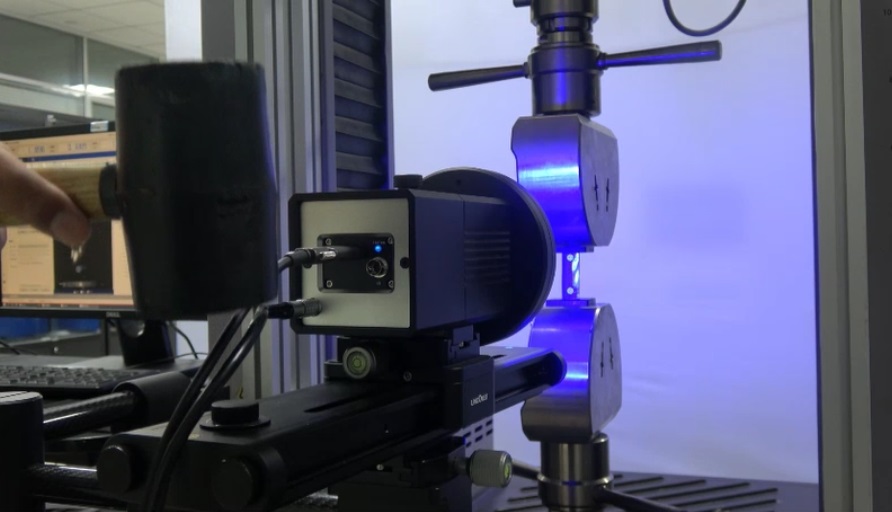

   还有一种思路我们可以借助于视频引伸计这种设备对样品的弹性模量及泊松比进行测试,视频引伸计是一种非接触式实时高精度应变测量系统,它基于单独的相机及实时图像处理算法,通过拍摄实验过程的图像,分析图像特征变化,可动态实时测量应变、位移等数据,与试验机信号互通,测量应力应变曲线等各种力学性能参数,适用于各类力学测试。这种思路有其相对明显的测试优点,比如可以避免电子引伸计自重对试验结果的影响,而因为视频引伸计是非接触式的。



  • 全流程跟踪:不需停机,试样断裂不会损坏测量装置

  • 可重复追溯:用户可以选择保留原始照片和视频

  • 场景多样化:可适应大变形、微小变形、高低温等特殊实验

  • 材料适应广:对材料基本无限制,可测试特殊尺寸、材质试件

  • 应变范围大:可测量应变范围从0.002%到大于1000%

  • 标距自定义:自定义标距大小,从几毫米到数百毫米任意设定

  • 计算更丰富:纵向、横向应变、泊松比、弹性模量等计算功能

但视频引伸计的缺点也比较明显,因为其造价成本高,价值贵,大部分情况下需要借助于万能试验机,使得跟万能试验机的通讯链接有一定技术要求
