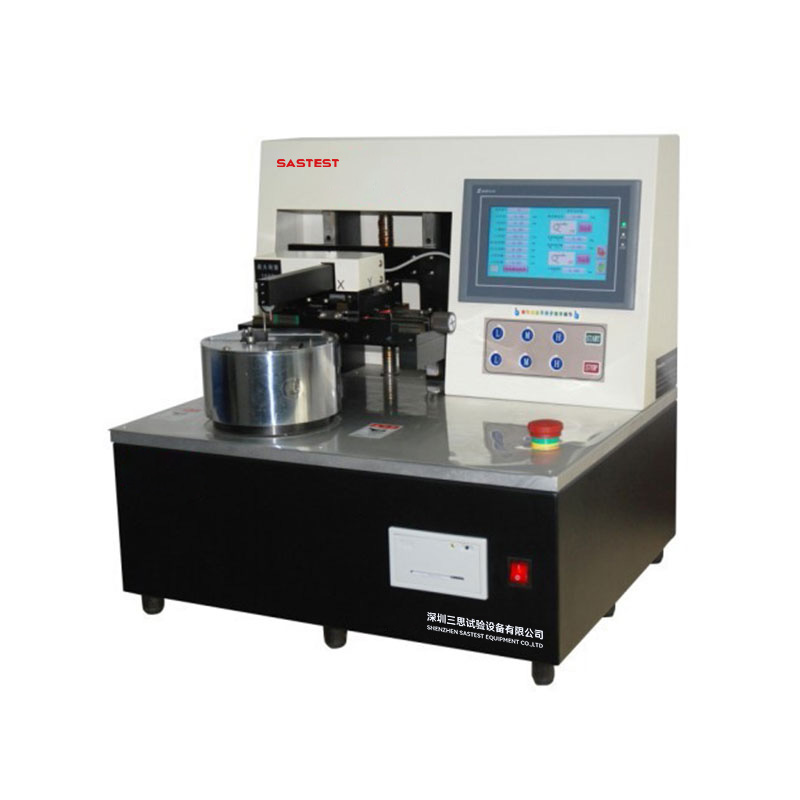

全自动精密型弹簧扭转试验机

产品用途:SAS-TN系列全自动精密型弹簧扭转试验机精度符合日本JISB7738线圈弹簧压缩引张试验机最高级(0.5级)。此系列全自动高精密扭簧试验机依据国标JB/T7796-2005规定的技术要求制成。该机型主要是对各种扭簧做扭力角度测试。广泛使用于弹簧制造公司及使用单位。产品优势:² 全系列采用JIS B 7738「线径弹簧压缩引张试验机」0.5(高等级)标准。 ²&nbs

产品用途:SAS-TN系列全自动精密型弹簧扭转试验机精度符合日本JISB7738线圈弹簧压缩引张试验机最高级(0.5级)。此系列全自动高精密扭簧试验机依据国标JB/T7796-2005规定的技术要求制成。该机型主要是对各种扭簧做扭力角度测试。广泛使用于弹簧制造公司及使用单位。

产品优势:

² 全系列采用JIS B 7738「线径弹簧压缩引张试验机」0.5(高等级)标准。

² ,2,3段荷重(角度)弹簧定数自动试验、自由角度的测定可简单完成。

² 自动原点校正功能完成荷重传感器与机台材料刚性结构变形演算、补偿,保证高精度测定。

²  触摸屏人机对话式的测试条件设定输入更方便、快捷。

² 为方便公差的计算和输入 ,当输入公差百分值后,系统将自动计算上下限值。

² 测试荷重单位有N,gf,kgf,长度单位有mm,cm,m。

² 为方便操作,测量范围可以自由转换3段试验范围。

²  通过转盘,自动校正负载测试塞规和旋转塞规的位置得到精确的零点位置。

² 系统可以通过输入的参数自动计算出中心固定塞规的直径、负载塞规和旋转塞规位置。

² 系统设有过载保护和紧急停机功能。

² 系统可以经过简单的操作设置重复循环次数进行自动测试。

² 通过打印机可以得到数字式测试结果的报告。

² 旋转位移控制按钮设有10度, 1度, 0.1度缓动旋转级别,可以精确的控制角度。

满足标准:

JB/T7796-2005 《弹簧拉压试验机技术条件》


型号

SAS-TN-2

SAS-TN-5

SAS-TN-10

SAS-TN-50

最大扭力(kgf/mm)

100

300

600

2000

最大荷重

2kgf/20N

5kgf/50N

10kgf/100N

50kgf/500N

最小扭力显示值

0.1gf-mm

1gf-mm

最小荷重显示值

0.001N

0.01N

单位选择

N , gf , kgf

长度单位选择

mm、cm、m

测试速度

10~1800 deg/min

手动旋转位移选择

10deg、1deg、0.1deg

测试产品直径

ф50

Y轴移动范围

±25mm

X轴移动范围

60mm

测试角度

0.1~7200.0

旋转方向

左 转 和 右 转

平台上下移动量

80mm

种类选择

右外、右中、左外、左中

外形尺寸

W580mm×D480mm×H560mm

重 量

82kg

电源

AC220V

机器特点

1自动测试出自由角度

2荷重传感器及角度变形自动补偿

3荷重传感器过载保护功能及紧急停止功能

4内建RS-232C介面卡,可外接Windows软体(选购)

5可连接微型打印机
