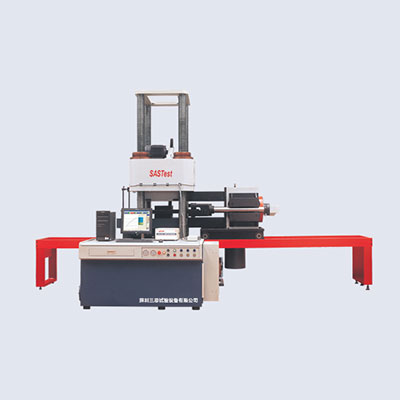

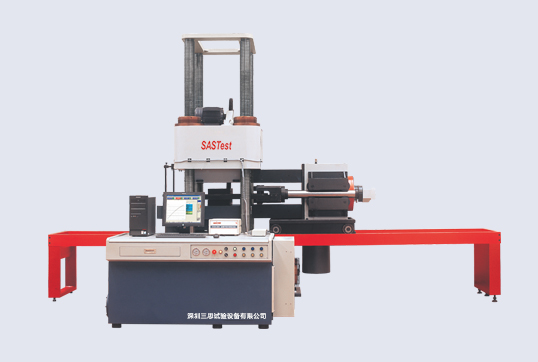

电液伺服压剪试验机

规格:5000kN--30000kN用途:该产品主要用于检验橡胶支座、减震器类成品的力学性能可对橡胶支座成品进行抗压强度、抗压弹压性模量、抗剪粘接性能、抗煎老化、摩擦系数、转角等试验,并能做桥梁盘式橡胶支座在载荷试验下轴向和径向变形的检测。试验按照交通行业JT/T4-2004的相关公式进行数学计算,也可按照橡胶类标准试验方法进行试验。适用标准:该试验机适用于交通行业(公路、铁路、桥梁等)橡胶支座、

规格:5000kN--30000kN
用途:该产品主要用于检验橡胶支座、减震器类成品的力学性能可对橡胶支座成品进行抗压强度、抗压弹压性模量、抗剪粘接性能、抗煎老化、摩擦系数、转角等试验,并能做桥梁盘式橡胶支座在载荷试验下轴向和径向变形的检测。试验按照交通行业JT/T4-2004的相关公式进行数学计算,也可按照橡胶类标准试验方法进行试验。

适用标准:
试验机适用于交通行业(公路、铁路、桥梁等)橡胶支座、减震器类成品的力学性能标准。
如:JT-T4- 2004公路桥梁板式橡胶支座、JTT 391- 2009公路桥梁盆式支座、GB T- 17955- 2009桥梁球形支座、GB 20688.4-2007橡胶支座等。TBT 1893- 2006铁路桥梁板式橡胶支座、TBT 2331-2004铁路桥梁盆式橡胶支座。

产品优势:

² 控制部分采用基于DSCC-5000全数字闭环控制系统;

² 控制范围宽、功能多、全部操作键盘化;

² 能够实现试验力、变形、位移等闭环控制功能,自动、精确的控制实验过程和测量试验力、位移和变形等试验参数。


                      横向剪切试验部分

最大拉伸试验力(KN)

1000

2000

4000

6000

试验力示值相对误差

±1%以内

试验力测量范围

1%—100%FS

活塞行程(mm)

200

300

剪切压板尺寸(mm)

710x710

1000x1000

1500x1500

2000x2000

拉伸速度(mm/min)

0-100

位移测量范围(mm)

0-200

0-300

位移测量分辨力(mm)

0.01

功率(KW)

0.25

5

10

15



                       转角试验部分


最大转角力(KN)

300

600

1000

2000

试验力示值相对误差

±1%以内

试验力测量范围

1%—100%FS

活塞行程(mm)

150

转角板尺寸(mm)

1300x710x150

1350x1000x150

1750x1500x200

2150x2150x240

位移测量范围(mm)

0—10

0—20

位移测量分辨力(mm)

0.001

                             技术参数

规格型号

-5000YJ

-10000YJ

-20000YJ

-30000YJ

准确度等级

1级

油源流量(L/min)

17.5

20

35

35

整机外形尺寸(mm)

5100x1250x2970

5600x1750x3900

7000x2150x5600

7000x2450x6500

油源外形尺寸(mm)

1750x850x830

1750x1250x900

整机重量(kg)

14000

38000

52000

86000

总功率(kw)

13

18

36

55

最大试验力(KN)

5000

10000

20000

30000

试验力示值相对误差

±1%以内

试验力测量范围

1%—100%FS

测量分辨力

最大试验力的1/500000

立柱间距离(mm)

795x495

1200x440

1700x840

2000x1000

上下压板间距离(mm)

0—1000

800

1000

压力机结构

四柱框架

上下压板距离条件方式

蜗轮蜗杆条件

油缸调节

横梁移动速度(mm/min)

300

/

压板尺寸(密码)

710x710

1050x1050

1500x1500

2000x2000

活塞行程(mm)

80

800

1000

压板位移速度(mm/min)

0-50

轴向变形量检测范围(mm)

0-10

0-20

径向变形量检测范围(mm)

0-10

0-20

变形测量分辨力(mm)

0.001

功率(kw)

2.2

10

15

18
